西門子雷達變送器

  • 價格：面議

產品介紹

    概述

    通過雷達測量技術，實現非接觸、免維護測量。由于微波信號的傳輸不需要介質，所以它完全不受工藝過程中蒸汽、壓力、粉塵或溫度的影響。西門子提供了多種型號以適合您的應用。

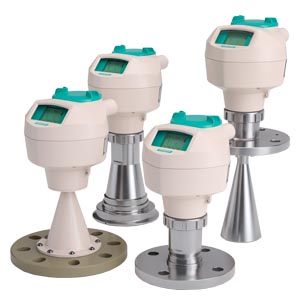

    SITRANS Probe LR 是一種兩線制回路供電 6 GHz 雷達變送器，用于儲罐液體、漿料或過程容器中液體的監測，范圍可達 20 m。

    SITRANS LR200 是 2 線制、6 GHz 脈沖雷達物位變送器，可用于對過程容器中的液體和漿料在高溫、高壓、湍流和攪動情況下進行連續監控，范圍可達 20 m。

    SITRANS LR250 是 2 線制、25 GHz 脈沖雷達物位變送器，可用于對儲罐或過程容器中的液體和漿料在高溫、高壓、腐蝕材料情況下進行連續監控，量程達 20 m。理想用于小型容器或低介電常數介質。

    SITRANS LR260 是 2 線制、25 GHz 脈沖物位雷達變送器，用于連續監控最高可達 30 m (98.4 ft) 的固體和液體；適用于具有快速響應或本質安全要求的物位測量。

    SITRANS LR460 是 4 線制 24 GHz FMCW，雷達物位變送器，它提供了極高的信噪比，并集成了更先進的信號處理技術，可用各種固體的連續監控，達 100 m。適用于粉塵量很大以及溫度很高的環境中的測量。

    SITRANS LR560 是 2 線制、78 GHz FMCW 雷達物位變送器，可用于對固體和液體進行連續監控，量程達 100 m。易于安裝，即插即用，幾乎免維護。

    自動虛假回波抑制

    SITRANS LR 儀表采用了獲得的過程智能信號處理技術，具有眾多獨特優勢。源自聲智能這種深入徹底的知識和經驗被置入軟件的先進算法，用來提供智能的回波處理過程。得出具有高重復性、快速和可靠的測量結果。

    SITRANS 雷達儀表的一個特點是自動抑制虛假回波，回波處理技術可自動檢測和抑制來自容器內障礙物的虛假回波。通過本地接口或通過經由 HART 或 PROFIBUS PA 的 SIMATIC PDM 通訊，只需兩個參數，即可實現該功能。

    應用

    操作模式

    工作原理

    雷達測量技術可以測量從發射信號到返回信號的時間差。從而測算可測量距離和物位。

    不象超聲波測量技術，雷達技術不需要載體介質，并可以以光速傳輸（300 000 000 m/s）。大多數的工業雷達設備的工作范圍為 6 - 78 GHz。

    西門子提供脈沖雷達變送器（SITRANS Probe LR、SITRANS LR200、SITRANS LR250、SITRANS LR260）和 FMCW（頻率調制連續波）雷達變送器
    （SITRANS LR460、SITRANS LR560）。

    脈沖雷達以固定頻率從天線發射微波，該頻率反映了兩種不同介電常數材料之間的界面（正在監控的大氣和介質）。

    回波通過一個接收器檢測，傳輸時間用于計算物位。

    反射回的雷達波經數字轉換生成回波圖形。通過對回波形狀進行分析，來確定從介質表面到儀表基準點之間的距離。

    FMCW（連續調頻波）雷達儀表可發射微波到介質表面。并連續調頻。同時，接收器連續接收，發射器和接收器之間的頻差與到物料的距離成正比。


    雷達在反應器容器中工作

    技術規范

    雷達選型指南

    標準

    SITRANS Probe LR

    SITRANS LR200

    SITRANS LR250

    SITRANS LR260

    SITRANS LR460

    SITRANS LR560

    典型工業

    化工，石化，水/污水，鉆井泥漿

    化工、石化，鋁，污水

    化工、石化，石油和天然氣，采礦，船舶，食品和飲料，醫藥

    水泥，電力，化工，石化，食品加工，礦物加工，采礦

    水泥，電力，食品加工，礦物加工，采礦

    水泥，化工，電力，糧食，食品加工，礦物加工，采礦

    典型應用

    液體，儲存容器，濕井，鉆井泥漿槽

    液體，帶攪拌器的處理容器，積聚，高溫

    液體，帶攪拌器的儲存和過程容器，蒸發性液體，高溫，低介電介質，原油產生的水

    水泥，塑料，谷物，面粉，煤，移動的固體，液體，低介電介質

    水泥、粉塵、顆粒、煤、面粉、塑料

    水泥，粉塵，化肥，糧食，煤，面粉，塑料，環境水液位監控

    范圍

    0.3 ... 20 m
    (1 ... 65 ft)

    0.4 ... 20 m
    (1.3 ... 65 ft)

    從喇叭邊緣起 50mm 到 20m，根據喇叭天線

    30 m (98.4 ft)

    100 m (328 ft)

    40 m（131 英尺）
    100 m （328 英尺）

    頻率

    6.3 GHz

    6.3 GHz

     K- 波段
    (25.0G Hz)

    K 波段
    (25.0G Hz)

    24 ... 25 GHz FMCW

    78 ... 79 GHz

    性能精度

    量程的 0.1 % 或 10mm

    量程的 0.1 % 或 10mm

      ≤ 3 mm (0.118 inch)

    • 25 mm 從最小可檢測距離到 300mm
    • 剩余距離 = 6 mm（0.23 英寸）或 0.05% 量程（較大者）

    0.25 %

    5 mm

    溫度

    環境：
    -40 ... +80 °C
    (-40 ... +176 °F)

    過程：
    -40 ... +80 °C
    (-40 ... +176 °F)



    環境：
    -40 ... +80 °C
    (-40 ... +176 °F)

    過程：
    -40 ... +200 °C
    (-40 ... +392 °F)，
    取決于天線類型

     環境：
    -40 ... +80 °C
    (-40 ... +176 °F)
    過程：
    -40 ... +200 °C
    (-40 ... +392 °F)，
    取決于天線類型

    環境：
    -40 ... +80 °C
    (-40 ... +176 °F)
    過程：
    -40 ... +200 °C
    (-40 ... +392 °F)，
    取決于天線類型

    環境：
    65 °C
    (149 °F)

    過程：
    200 °C
    (392 °F)

    環境：
    -40 ... +80 °C
    (-40 ... +176 °F)

    過程：
    -40 ... +100 °C
    (-40 ... 212 °F)

    可選：200 °C (392 °F)

    輸出/通訊/
    遠程組態和診斷

    • 4 - 20 mA/HART
    • SIMATIC PDM
    • 4 ~ 20 mA/HART
    • PROFIBUS PA
    • SIMATIC PDM
    • AMS
    • SITRANS DTM/FDT，用于 PACTware、
      Fieldcare
      等。
    • 4 - 20 mA/HART
    • PROFIBUS PA
    • 基金會現場總線
    • SIMATIC PDM
    • AMS
    • SITRANS
      DTM/FDT，用于 PACTware、
      Fieldcare
      等。
    • 4 - 20 mA/HART
    • PROFIBUS PA
    • SIMATIC PDM
    • 4 - 20 mA/HART
    • PROFIBUS PA
    • SIMATIC PDM
    • 4 - 20 mA/HART
    • PROFIBUS PA
    • 基金會現場總線
    • SIMATIC PDM
    • AMS
    • SITRANS
      DTM/FDT，用于 PACTware、
      Fieldcare
      等。

    電源

    • 24 V DC，額定
    • 回路供電
    • 24 V DC，額定
    • 回路供電
    • 24 V DC，額定
    • 回路供電



    • 24 V DC，額定
    • 回路供電



    • 100 ... 230 V AC，± 15 %，50/60 Hz，6 W
    • 24 V DC，+25/-20 %，6 W




    • 24 V DC，額定
    • 回路供電

    認證

    CE、RCM、勞埃德船級社、ABS、FCC、Industry Canada、RED

    ATEX，CSA，F(xiàn)M，INMETRO，EAC，IECEx，ANZEx，TIIS

    CE、RCM、勞氏船級社、ABS、FCC、加拿大工業標準、RED

    ATEX，CSA，F(xiàn)M，INMETRO，EAC，IECEx，ANZEx，TIIS，NEPSI

    CE、RCM、勞氏船級社、ABS、BV、FCC、加拿大工業標準、RED

    ATEX，CSA，F(xiàn)M，INMETRO，EAC，IECEx，TIIS，NEPSI

    功能安裝 SIL-2、EHEDG、3-A、USP Class VI

    CE、RCM、FCC、加拿大工業標準、RED

    ATEX，CSA，F(xiàn)M，INMETRO，EAC，IECEx

    CE、RCM、FCC、加拿大工業標準、RED

    ATEX，CSA，F(xiàn)M，INMETRO，IECEx，EAC

    CE、RCM、FCC、加拿大工業標準、RED

    ATEX，CSA，F(xiàn)M，INMETRO，IECEx，NEPSI，EAC

    ·雷達液位計SITRANS Probe LR    訂貨號：7ML5430

    ·雷達液位計SITRANS LR200      訂貨號：7ML5422

    ·雷達液位計SITRANS LR250      訂貨號：7ML5431

    ·雷達液位計SITRANS LR300      訂貨號：7ML5411/12/13

    ·雷達液位計SITRANS LR400（液體型）  訂貨號：7ML5421

    ·雷達物位計SITRANS LR400（固體型）   訂貨號：7ML5420

    ·雷達物位計SITRANS LR460       訂貨號：7ML5426
